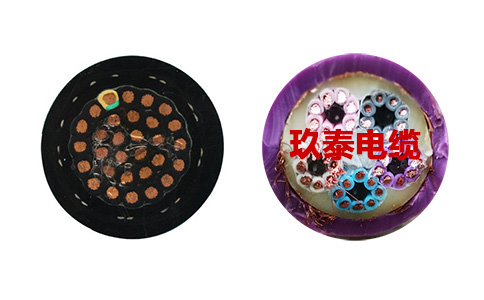

拖鏈電纜的成纜絞合方式主要分為分層成纜和分束成纜。
整個拖鏈系統的合理設計的一個重要的因素就是拖鏈電纜的結構。基本來說，分層成纜和成束成纜的電纜有明顯的差異。

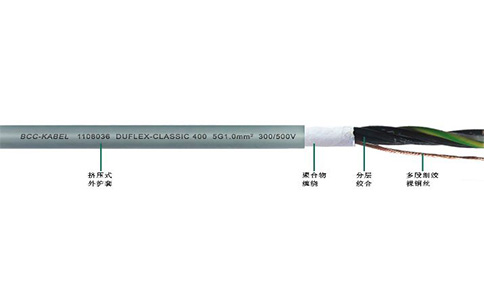

分層電纜：拖鏈電纜的芯線大多圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，電纜內徑受壓而外徑受拉。

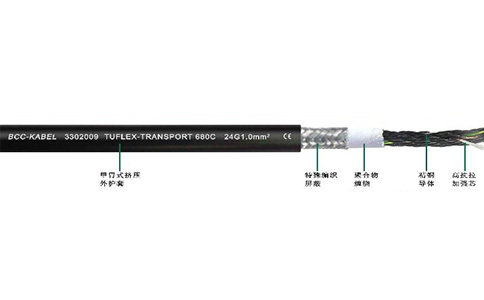

分束成纜：拖鏈電纜的芯線先單獨絞合成束，將芯線圍繞一個抗拉材料做成的中心絞成束，由于多重成束工藝，在電纜內部，芯線多次改變彎曲電纜的內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此平衡，使得電纜的內部結構有可靠的穩定性，因此拖鏈電纜在zui大的彎曲受力作用時也能保持穩定。
可見，分層電纜的優點是易于制造，成本相對較低；分束電纜的優點是循環次數和彎曲半徑小，使用壽命長。
分層成纜就是所謂的低價并適用于拖鏈的電纜。當電纜彎曲受力時，電纜的內徑受壓而外徑受拉。起初由于材料的彈性，電纜能正常工作，但不久之后，材料過度受力導致材料永久變形。經過這種特殊的擠壓過程，電纜的芯線形成不同的受壓和拉伸區域。起旋現象就產生了。大多數情況下，電纜會很快斷裂。
分束成纜電纜的內部結構緊密，基本解決了分層電纜的問題，但工藝的改變?cè)黾恿松a(chǎn)成本。
質量和成本之間的對立統一關系,在為企業生存謀求zui大化經濟利潤的同時應兼顧企業信譽和品牌的樹立，因此，在選擇分層成纜還是選擇分束成纜的拖鏈電纜問題上，拖鏈電纜的性價比尤為重要。
